產品詳情

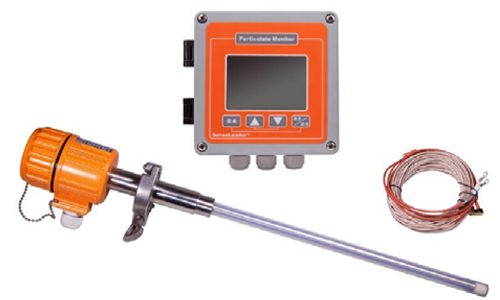

SL-DM3000的特征
●操作簡單、免維護、高可靠性、免清洗
●輸出4-20mA信號和繼電器報警
●提供粉塵含量連續實時值和平均值顯示
●現場實時數字顯示和LCD棒狀圖顯示
●提供粉塵峰值捕捉和保持功能
●適用于所有種類除塵器和過程粉塵流動檢測
SL-DM3000的好處
●比傳統摩擦電/光學傳感器具更高可靠性
●比傳統漏袋探測器更有效控制
●保護下游設備、提高設備使用壽命
●避免不必要的停機、提高設備使用效率
●防止產品損失、免清洗
●對潮濕性、導電性等粉塵均能良好檢測
綜述/原理

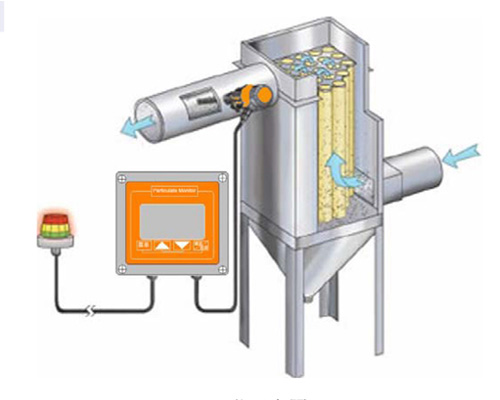

SL-DM3000可以簡單的，無需校準并且滿足“即插即用”的安裝在收塵器或者布袋除塵器上工作，可靠的傳感器探頭安裝在除塵器煙氣管道的出口處.當粉塵顆粒經過的探頭附近時，一個微弱的電荷信號被探頭感應出來，通過特殊的同軸電纜傳送到控制單元.該信號經控制單元處理后輸出一個線性比例于微粒質量含量的絕對輸出值，就地顯示微粒含量值或報警并且提供4-20mA輸出值.
在實際的應用過程中，為了避免導電性粉塵、凝析油霧或水霧等對測量信號造成的影響，我們提供了專有的探頭保護技術確保探頭在這些惡劣條件下能正常工作。傳感器探頭無需空氣吹掃，耐磨耐腐蝕。
LCD棒狀圖指示
一個棒狀圖實時顯示出微粒泄漏水平的一個線性尺度，當微粒含量超過己設定的預報警和報警點，“報警“和“預報警“信號將會亮起。在讀數變化太快時，一小段棒狀圖將會顯示在最高點以方便操作者進行讀數。
報警及信號輸出

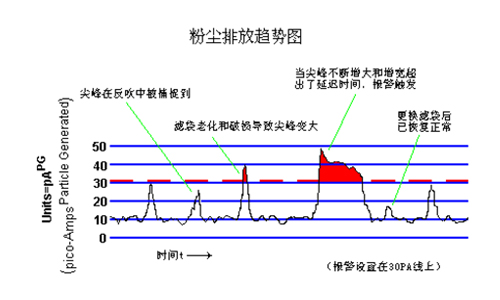

在除塵器的正常工作中，通常會出現兩個不同的微粒粉塵排放量，一個是較低的排放水平和一個較高的排放水平。當除塵器正常除塵工作時的排放量為一個是較低的排放一基線排放水平(除塵器大多數時間的排放量是處在這一水平)，當脈沖除塵器進行反吹清潔時，通常會出現一個較高的排放水平。
SL-DM3000允許用戶設置報警點，當基準低排放量在增加或當除塵器反吹清洗中出現高排放量或兩者都有時，用戶可以通過鍵盤設定延遲時間(0-60秒)來避免出現的誤報警信號，同時輸出
4-20mA信號傳輸?shù)奖O(jiān)控室進行遠程監控。
技術參數
電子單元
電源:220VAC 50/60Hz
溫度:-25℃ -70℃
分辨率:0. 5pA(標準)，0. 1PA(選定)
防護等級:IP66(標準)，其它(選訂)
顯示:帶薄膜鍵盤LCD棒狀圖液晶
輸出刻度:顯示PA或mg/m3
峰值保持:選定
數據平均:有
繼電器輸入:有
繼電器輸出:1路(標準)2路(選定)
4-20mA輸入:1路
4-20mA輸出:1路(隔離)，500Ω
串口:有
背光源:光纖板(標準)
常規:電路板涂層保護并經100小時燒機
認證:CE(標準)防爆(選定)

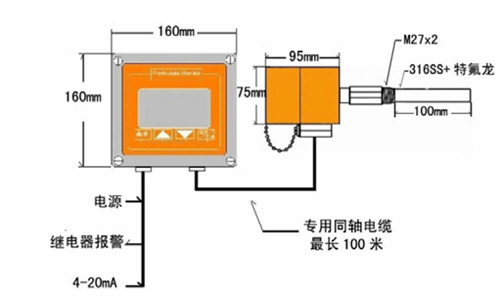

傳感器探頭
電源:無電源(被動感應)
過程連接:螺紋(標準)，快速夾裝(選訂)法蘭(選訂)
材質:316SS不銹鋼(標準)，其他(選定)
插入深度:50mm, 100mm, 200mm, 300mm(標準)、400mm,500mm,600mm, 700mm, 800mm, 900mm, 1000mm(其他尺寸請咨詢工廠)
保護材料:特氟龍
外殼材質:IP66(標準)，其它(選訂)
最大溫度:232℃(標準)、(其他請咨詢工廠)
最大壓力:70KPa(標準)350KPa, 700KPa(選定)(更高請咨詢工廠)
傳感器電纜:特制低噪聲同軸電纜:18m(標準) 最長100m(選訂)
探測極限和應用場合
最小分辨率 約等于 應用場合
5.0pA(選訂) 5.0mg/m3 破袋檢測
0.5pA(標準) 0. 5mg/m3 低含量微粒監測
0. 1pA(選訂) 0. lmg/m3 分析和質量含量修正
氣體流度:要求>3m/s(若布袋除塵器可降低到1. 5m/s）
微粒尺寸:要求>0. 3微米<10微米需要用0. 5pA或0. 1pA等級
