產品詳情
特征
●靈活，模塊化，可擴展設計
●多路粉塵儀和現場總線接口
●多箱體布袋除塵器的理想之選
●泄漏檢測與監控布袋除塵器效率
●優于傳統的接觸式摩擦電技術
●有計劃的進行除塵器檢修，減少停機時間
應用
●大型多箱體布袋除塵器
●小型除塵器群
●多個旋風除塵器群
●避免不必要的停機、提高設備使用效率
概述

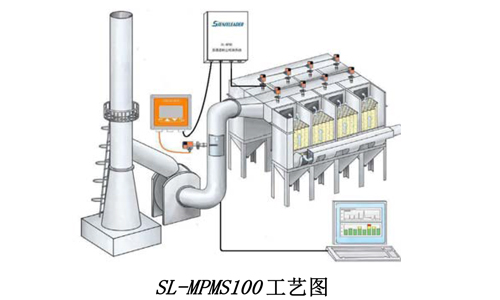

SL-MPMS包含現場粉塵含量檢測儀表和數據采集系統以及監控組態軟件。
SL-MPMS將免維護的非接觸式電荷感應技術、數據采集系統完美結合起來，將多路粉塵儀表信號通過集中通訊方式傳回遠端監控室的監控電腦，監控電腦安裝有深圳創智聯公司自主開發的粉塵監控系統組態軟件，用戶可以很輕松的在監控電腦顯示屏上觀察讀取現場各路粉塵儀表的數據和工作狀態。
用戶在監控電腦顯示屏上可觀察各路粉塵儀表的實時數據，反吹尖峰以及調取歷史趨勢圖分析判斷粉塵檢測儀的工作狀況，進而得到除塵器維護周期、除塵效率等綜合數據。SL-MPMS多通道粉塵含量檢測系統可分SL-MPMS100和SL-MPMS200兩種型號，根據用戶需求選擇不同配置。
工作原理
SL-MPMS采用了非接觸式電荷感應技術、探頭保護術和微信號處理技術。
當微粒流過探頭附近時，微弱的PA電流信號感應進入到探頭中。一個DSP數字信號處理器處理此感應信號，成為一個線性比例于微粒質量含量的絕對輸出值。專有技術的探頭保護層和電荷感應技術確保對所有種類微粒，包括潮濕粉末和高導電粉塵，均可可靠工作。維護己最小化，也不需要空氣吹掃。傳感器為被動型(無電源)也無電子電路，非常耐用。
PA(皮安培)電流是非常微弱的電流信號，1PA=10-12A。
現場安裝的數據采集單元集中采集多路粉塵含量檢測儀的信號后通過RS485 ModbusRTU協議傳輸?shù)奖O(jiān)控室監控電腦，監控電腦安裝的組態軟件讀取現場傳輸來的信號在顯示屏上實現實時數據顯示，歷史趨勢查詢，報警設置和報警延遲等功能。
技術參數

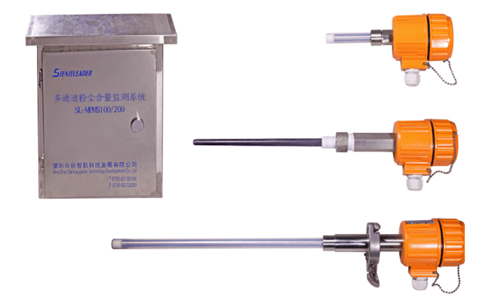

數據采集單元
外殼：304不銹鋼400mmx 300mmx 180mm(標配)，可根據模塊數量擴展，其他(選訂)
溫度：-13F (-25℃) to 160E (70℃)
電源模塊：DIN導軌安裝，100-240VAC 50/60Hz (標準)
數據采集模塊：DIN導軌安裝，輸入4-20mA，輸出RS485 (ModbusRTU)
防護等級：CE，防爆可選
監控系統單元
監控電腦：工業電腦
監控軟件：組態王組態軟件(粉塵儀實時數據采集、歷史趨勢查詢、報警值設置、報警延遲設置、用戶登錄等功能)
粉塵含量檢測儀 無電源(被動感應)不受振動影響
外殼：NEMA 4X壓鑄鋁(標準)
探頭長度：50mm,100mm, 200mm, 300mm(標準)、400mm, 500mm, 600mm, 700mm, 800mm,900mm, 1000mm(其他尺寸請咨詢工廠)(超過管道半徑)
過程鏈接：螺紋、快速夾裝、法蘭
材質：316SS保護材料:特氟隆(標準)、陶瓷(可選)、哈氏合金(可選)
過程溫度：-40F (-40℃)~250F(120℃)(標準) 450F (232℃)、800F (426℃)、1600F (870℃)(可選)。
過程壓力：10psi (0.69bar)(標準)50psi (3.4bar), 100psi(6.9bar)(選定)
專用電纜：最長300英尺(100米)
防護等級：CE，防爆可選
探測極限和應用場合
任何大于0. 3微米一導電、非導電、潮濕、腐蝕微粒均可。
最小探測等級 約等于 應用場合
5.0pA 5-lOmg/m3 破袋檢測
0.5pA 0.5mg/m3 較低含量微粒監測
0.1pA 0.1mg/m3 分析/質量含量修正
